CN110629859B 解读：会自清洁的易洁地漏是怎么做的

CN110629859B 是什么

CN110629859B 是五工的易洁地漏授权发明专利：盖板掀起时把收集到的毛发整体带出，过水槽做成开放的梳齿，只拦截不卡死，捏住连接轴放在水龙头下，水流就能把整个盖板旋洗干净。 2019-09-22 由厦门五工科技申请，2021-01-15 授权，是专利组合里较早的一项，也是 F10010 产品线背后的专利。地漏为什么难清洁、怎么判断易洁，我们在设计篇里讲过；这篇往下钻一层，进到专利文件本身。

专利名称为《一种易清洁的地漏》，全文公开在 Google Patents。以下内容全部来自这份公开文件，没有超出它的推断。

问题：毛发没有好去处

传统地漏里，毛发挂在哪算哪：缠在箅子条上、塞进过水缝里、堆积在下方第一处窄口。这些位置没有一个是为容纳毛发设计的，也都不好够。清洁变成掏挖，从为过水而生的缝隙里把头发一根根拽出来，拽不动的就捅下去。

箅子的封闭缝让这件事更糟：缝是一张没有出料口的滤网，水过去了，头发卡在缝里。不从底下拆开就顶不出去，从上面拽又会被撕进腔体。

专利的答案不是更细的滤网或更大的腔体，而是换一个思路：规定毛发允许堆积的位置，让清理从一个动作完成，而不是一场挖掘。

盖板就是收集器

地漏本体在过水孔周围做成台阶布置：上平面、支撑台、侧壁。盖板落在支撑台上，带三个相连的面：顶面、侧面、向外伸的裙边，裙边架在台阶上。

在侧壁、裙边和侧面之间，专利定义了一个毛发收集区。进水带来的毛发被水槽拦截，最终停在裙边上、由裙边承托，集中在一个明确区域，而不是随水流散落在任意位置。

掀起盖板之所以有效，原因在这里：毛发持在盖板上，盖板抬起来，毛发就全部跟着出来。收集面和可拆卸件是同一个零件。

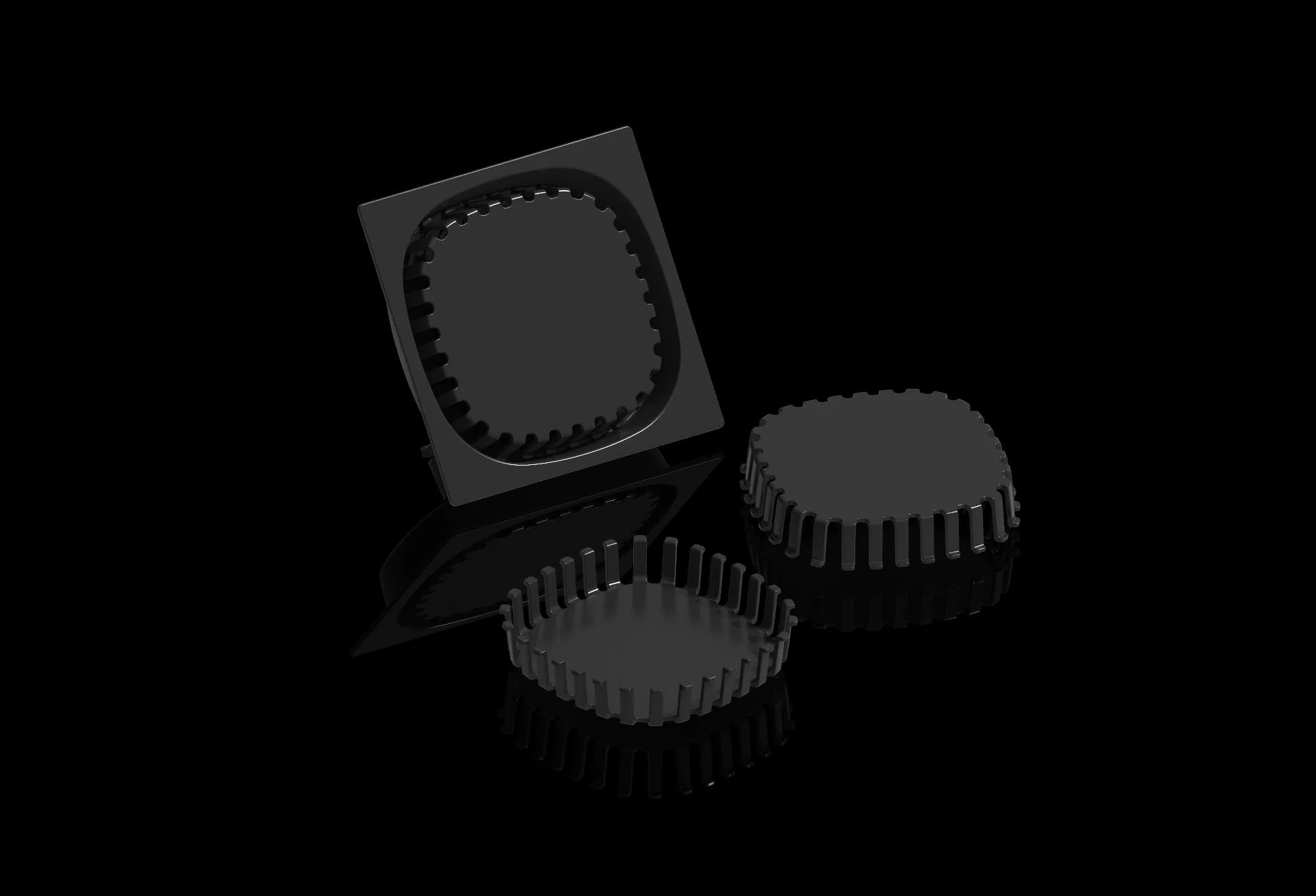

开放梳齿，不是封闭缝

盖板外圈的过水通道贯穿顶面、侧面和裙边连续布置，水槽两端开口。从属权利要求把布置进一步限定为螺旋状，给水一个流向，而不是一堵墙。

两端开口是关键。封闭缝把拦下的东西留在缝里；梳齿式开放槽让水通过，毛发留在结构外侧，一冲就走。过滤和排出发生在同一表面，方向相反。

用水龙头自己洗

盖板装在一根连接轴上，轴有两个工作部分：带弹性臂的捏手，和插进盖板轴孔的转动轴。清洁时捏住捏手取出盖板，放到水流下面。轴允许盖板旋转，水流做功：刚才过滤毛发的那些水槽，现在引导冲洗水流扫过它们。

对付粘得紧的毛发，专利给了一把可拆卸毛刷：不锈钢丝刷毛，刷柄过盈配合插进弹性夹臂。盖板转着，刷子把水槽里的毛发刷出来；不用时藏在轴上，收在组件内部。

全程不需要工具，也不需要把手伸进地漏本体。清洁任务被整个移到一个按"拿在手里冲"设计的零件上。

实际改变了什么

专利保护的是结构，去掉清洁负担的也是结构：一个明确的堆积位置，一个取出的动作，一条冲洗的流路。

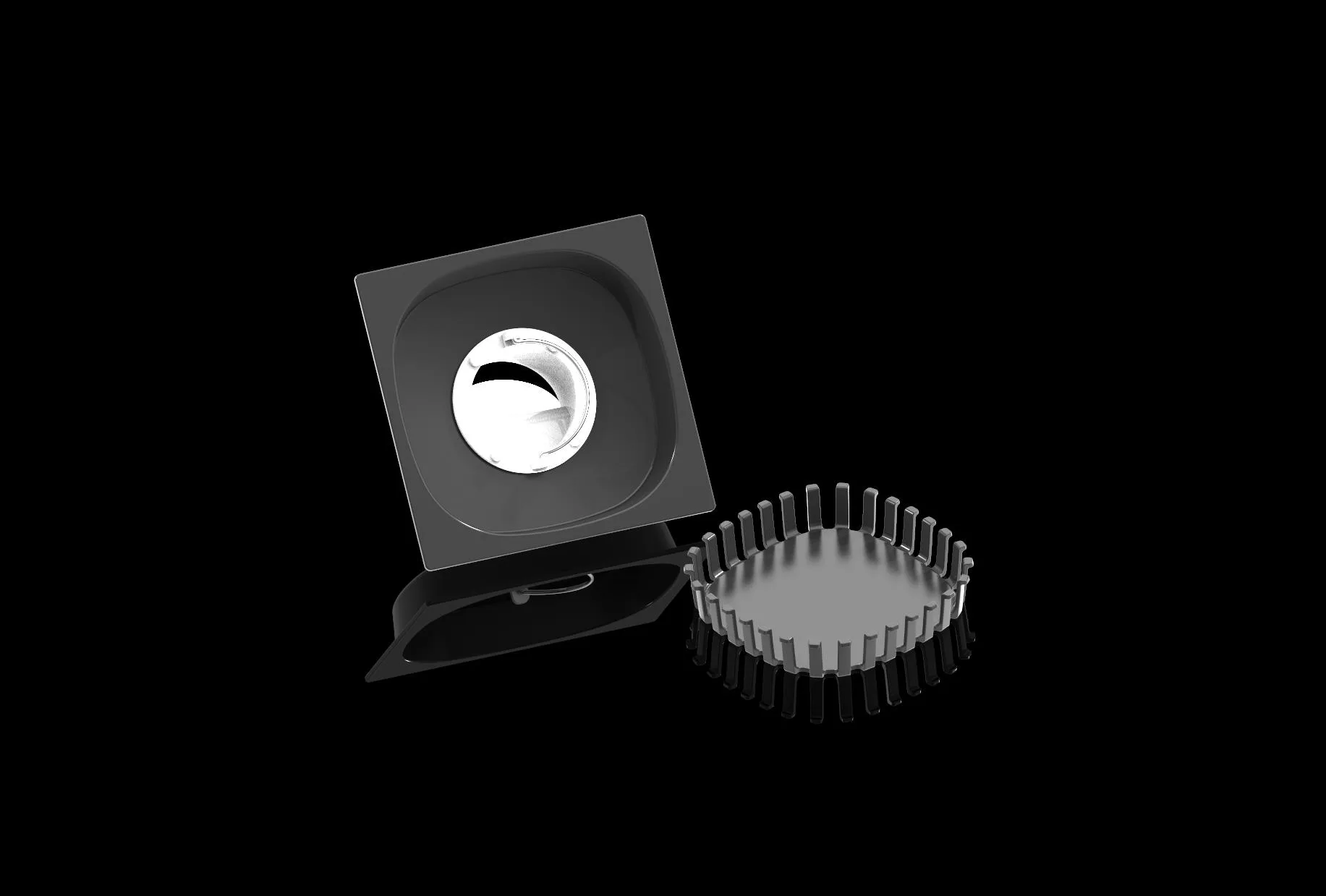

从专利到产品：F10010

F10010 是五工在这个专利族上做的地漏产品线，由厦门的合作工厂制造。和所有项目一样，认证要求从设计阶段就纳入，持证人按型号和目标市场明示，归制造方或品牌方，不暗示归工程公司。

品牌方评估地漏项目时，易洁是使用寿命论证，不是便利性点缀：一个真正容易清洁的地漏，才会在真实卫生间里保住流量和防臭能力。要问供应商的问题和设计篇里的一样：毛发收集在哪、清除要几个动作、零件会不会装错。

专利档案

常见问题

"自清洁"是指不用维护吗？

不是。这个词说的是专利披露的旋洗机构：盖板在水流下自转，普通冲洗就能把水槽洗干净。毛发仍要先掀盖取出，重使用场合仍需要固定的清洁间隔。机构去掉的是掏挖，不是清洁本身。

这个专利管防臭吗？

不管。它是易洁这一层：收集、取出、冲洗。挡住下水道臭味的水封或机械密封是另一层功能，见设计篇。一个完整的地漏两层都要有，评估时也要分开评估。

授权了，能证明地漏性能好吗？

授权说明申请通过了实审，保护的是权利要求里的结构。它不是流量证书，也不是防臭测试报告。性能主张仍需要注明条件的测试证据，所以我们在每篇文章里把这两件事分开。

所有地面装深都适用吗？

适配是尺寸问题，不是机构问题。箅子尺寸、本体高度、出水口口径与方向、地面装深，都要对照具体型号和批次的安装图核对，任何地漏都一样。
